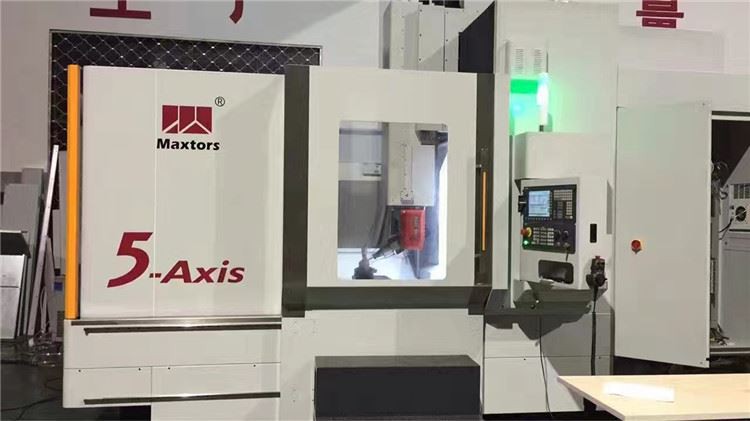

5वीं एक्सिस सीएनसी मिलिंग मशीन

मैक्सटर्स ब्रांड बड़ा आकार डबल कॉलम प्रकार वर्टिकल 5वीं एक्सिस सीएनसी मिलिंग मशीन जीटी-2720

XYZ एक्सिस यात्रा: 2700x2000x900 मिमी

एचएसके ए63 20000आरपीएम हाई स्पीड स्पिंडल

बी एक्सिस झुकाव: ±110 डिग्री

सी एक्सिस रोटरी:±270 डिग्री

स्वचालित उपकरण परिवर्तक वैकल्पिक

सीमेंस 840डी 5 एक्सिस सीएनसी नियंत्रक

बाय-रोटरी एसी हेड के साथ 5वीं एक्सिस सीएनसी मिलिंग मशीन

यह मशीन सटीकता बढ़ाने के लिए XYZ अक्ष पर रैखिक स्केल स्थापित कर सकती है,

टूल प्रोब और वर्कपीस प्रोब वैकल्पिक

परिचय

◆मॉड्यूलर डिज़ाइन के उपयोग को अधिकतम करके, हम अलग-अलग क्षमताओं और व्यक्तिगत विन्यास की पेशकश कर सकते हैं - एक्स अक्ष तक की यात्रा

12,200 मिमी, Y अक्ष 6000 मिमी तक यात्रा करता है और Z अक्ष 2000 मिमी तक यात्रा करता है, इसलिए यदि आपकी यह मांग है तो आपका स्वागत है, आप हमें बताएं, हम आपके लिए OEM करेंगे।

◆X और Y अक्ष रैक और पिनियन प्रकार के गियर ट्रांसमिशन/बॉलस्क्रू से सुसज्जित हैं, जो उच्च दक्षता, उच्च सटीकता और त्वरित गतिशील प्रतिक्रिया प्रदान करते हैं।

5- एक्सिस मशीनें:

1.1 एक्सिस मशीनिंग क्या है?

{{0}एक्सिस मशीनिंग उन भागों के आकार और आकृतियों के संबंध में अनंत संभावनाएं प्रदान करती है जिन्हें आप प्रभावी ढंग से संसाधित कर सकते हैं। "5-एक्सिस" शब्द उन दिशाओं की संख्या को संदर्भित करता है जिनमें काटने का उपकरण चल सकता है। 5-अक्ष मशीनिंग केंद्र पर, काटने का उपकरण एक्स, वाई और जेड रैखिक अक्षों के पार चलता है और साथ ही किसी भी दिशा से वर्कपीस तक पहुंचने के लिए ए और सी अक्षों पर घूमता है, दूसरे शब्दों में, आप पांच प्रक्रिया कर सकते हैं एकल सेटअप में एक भाग के किनारे।

1.2 एक साथ 5-एक्सिस मशीनिंग बनाम 3 प्लस 2 मशीनिंग

एक साथ 5-अक्ष मशीनिंग में, मशीन उपकरण के तीन रैखिक अक्ष (एक्स, वाई और जेड) और दो घूर्णी अक्ष (ए और सी) सभी भागों पर जटिल प्रसंस्करण करने के लिए एक ही समय में संलग्न होते हैं। 3 प्लस 2 के साथ, मशीन अपने दो घूर्णी अक्षों का उपयोग करके काटने वाले उपकरण को झुकी हुई स्थिति में बंद करके एक {{3}अक्ष मिलिंग प्रोग्राम निष्पादित करती है। यह प्रक्रिया, जिसे {{4}अक्ष स्थितीय मशीनिंग के रूप में भी जाना जाता है, चौथे और पांचवें अक्ष पर निर्भर करती है मशीनिंग प्रक्रिया के दौरान काटने के उपकरण को लगातार हेरफेर करने के बजाय उसे एक निश्चित स्थिति में उन्मुख करें।
