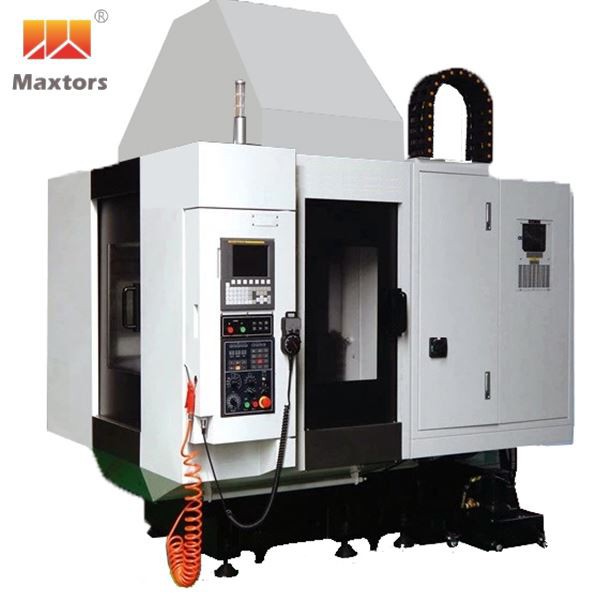

क्षैतिज मशीनिंग केंद्र

यात्रा

X- अक्ष

मिमी

500

शाफ़्ट

मिमी

500

z- अक्ष

मिमी

400

धुरा

कार्यस्थल की सतह पर स्पिंडल केंद्र

मिमी

0~500

कार्यस्थल के केंद्र तक धुरी नाक

मिमी

30~430

धुरी शंकु

BT40

घूर्णन धुरी गति (मानक)

आरपीएम/मिनट

10000

स्पिंडल ड्राइव मोड

प्रत्यक्ष

धुरी का मोटर

किलोवाट

फैनुक 7.5/11

धुरी का अधिकतम टॉर्क

एनएम

36/70

काम की मेज

टेबल का आकार

मिमी

400×400

विभाजन कोण

डिग्री

0.001

संदर्भ एपर्चर

मिमी

Φ55H7

अधिकतम. वर्कटेबल पर लोड करें

किलोग्राम

350

कार्य तालिका की संख्या

पीसी

1

शुद्धता

रोटरी टेबल की स्थिति निर्धारण सटीकता

आर्क-सेक

10″

रोटरी टेबल की बार-बार स्थिति निर्धारण सटीकता

आर्क-सेक

2″

स्थिति निर्धारण सटीकता

मिमी

0.012

बार-बार पोजिशनिंग सटीकता

मिमी

0.008

फ़ीड गति

काटने की गति X/Y/Z/W

मी/मिनट

1-10

तीव्र ट्रैवर्स गति X/Y/Z/W

मी/मिनट

48/48/48

उपकरण पत्रिका

उपकरण पत्रिका की क्षमता

24

उपकरण चयन विधि

अनियमित

टूल एक्सचेंज मोड

बांह का प्रकार

अधिकतम. उपकरण का वजन

किलोग्राम

8

अधिकतम. उपकरण की लंबाई

मिमी

300

उपकरण बदलने का समय

2

अधिकतम. उपकरण व्यास (कोई आसन्न उपकरण नहीं)

मिमी

Φ85/125

अन्य

हवा का दबाव

केजीएफ/सेमी²

6

वोल्टेज

केवीए

31

टैंक क्षमता

L

200

फर्श क्षेत्र
(लंबाई चौड़ाई ऊंचाई)

मिमी

2520*2075*3025

वज़न

किलोग्राम

4500
